系統簡介

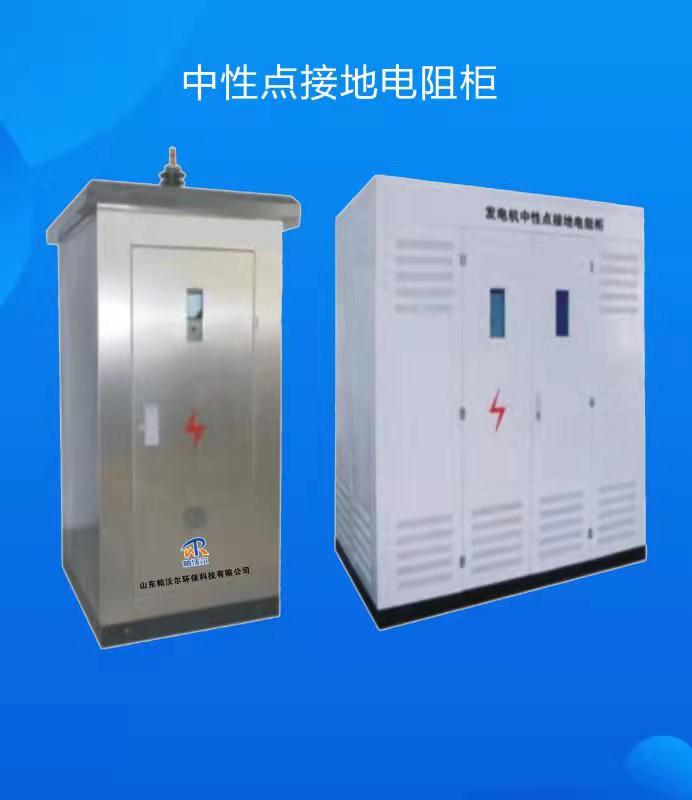

PWR-JDG 型中性點接地電阻柜適用于6～35kV、50Hz中壓配電電網中，是用于連接變壓器或發電機與大地之間的一種限流保護電氣設備。當配電網內部出現故障時（二相短路、單相接地、單相斷路等），配電網中性點將產生偏移,此時中性點接地電阻將配電網中性點經電阻強制接地并限制其故障電流,使繼電保護設備有足夠時間進行檢測實現跳閘和備用切換,避免配電網和電氣設備遭到破壞。

使用條件

❖  適用于戶內、戶外。

❖  環境溫度：不低于–40℃,不高于＋40℃。

❖  海拔高度不超過 300Om。

❖  相對濕度： 不大于 95%(25℃)。

❖  電網頻率：48～52Hz(5OHz系統) 、58～62Hz(6OHz系統 )。

❖  電阻安裝點正常狀態下中性點位移不超過運行相電壓的3% 。

❖  在相電壓作用下，電阻箱工作時間不小于10S。

❖  非金屬電阻器外套管最小爬電比距不小于20mm/kV，能適用中等污穢場所。

❖  安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。
